EHS-3X型軸承硬度在線無損自動分選機

聯系人:蔡先生
手機:189-1544-8036
郵箱:382850589@qq.com
來源:

聯系我們
產品詳情

產品簡介:

當被測工件通過均勻分布著磁場的探頭時,探頭內就會產生一個變化的磁通量,該變化的磁場量就會在探頭的線圈內產生相應的激磁電流并通過導線傳送給儀器,經過儀器電路分析、比較處理后可將被測工件的質量狀況直觀的顯示在顯示屏上,同時將被測工件硬度的合格的信號、超過硬度范圍上限的信號、低于硬度范圍下限的信號傳送給自動分選機構,從而實現對被測工件硬度的自動分選。

功能特點:

1、用于對熱處理后軸承硬度合格與不合格的無損在線自動分選。合格硬度的軸承將由傳送帶傳送下一工位,不合格硬度的軸承將由分選阻擋門自動去除。

2、可對合格硬度的軸承和不合格硬度的軸承(上限、下限)分別計數。

3、分選機的主控儀器具有柱狀圖動態顯示軸承硬度狀態。柱狀圖的幅度高低反應被測軸承硬度的高低,直觀性強。經過標定后可顯示被測軸承的硬度值。

4、在分選的主控儀器上具有硬度范圍的上限和下限的設定功能鍵,方便操作者使用, 當被測軸承的硬度超過上限或低于下限時,儀器就會有相應的燈光和聲音報警,并 將合格與不合格信號傳送給分選機的執行機構,進行分選。

5、在分選機的電氣控制箱的面板上有被測軸承的硬度狀態顯示燈,綠燈亮起時表示軸承硬度合格,紅燈亮起時表示軸承硬度不合格(超上限或低于下限),當軸承硬度不合格時同時有聲光報警。

6、分選機具有堵料報警(儲料器、下料口)、變頻器故障報警、儲料器門沒有及時收回報警、故障報警后自動停機、故障排除后自動開機功能。相應的故障同時會在顯示屏上顯示出來。

7、分選機主控儀器可存儲10種不同規格尺寸軸承的上限、下限的磁通值,并以1號件、2號件、3號件、4號件、┉10號件分別代表不同規格尺寸的被測軸承,方便使用者直接調用。

儀器參數:

·檢測速度

根據不同規格的軸承可調,每小時不低于600件。

·檢測精度:

洛氏硬度:<±1HRC

·設備重量:500Kg

·壓縮空氣壓力范圍:0.15Mpa-0.8Mpa

·被測軸承應滿足如下要求:

同一種材料、同一規格尺寸、同一表面狀態、同一熱處理工藝制度

·設備的外形尺寸:

機械傳動部分:長×寬×高=2200×920×1450mm(可定制)

主電控柜:長×寬×高=560×570×1530mm(可定制)

工作環境:

工作溫度:-15~55℃

存儲溫度:-20~60℃

相對濕度:不超過85%

工作電壓:AC220±10V

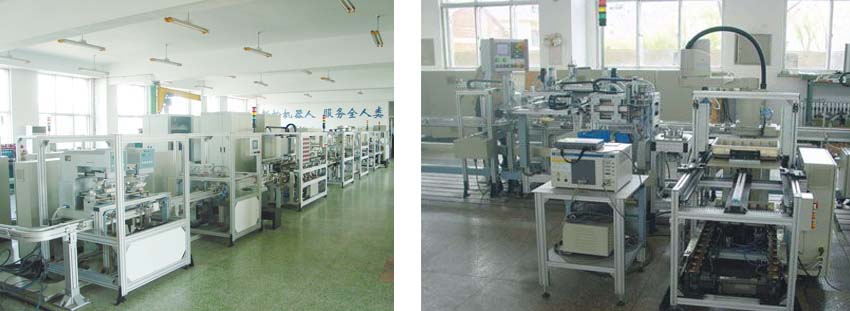

分選檢測一角:
